品牌： 索派鑫源

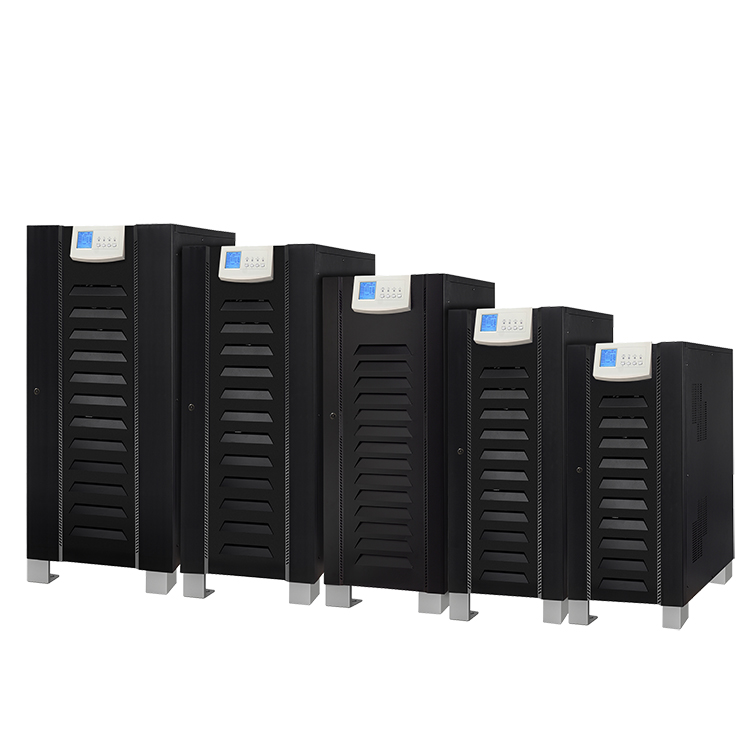

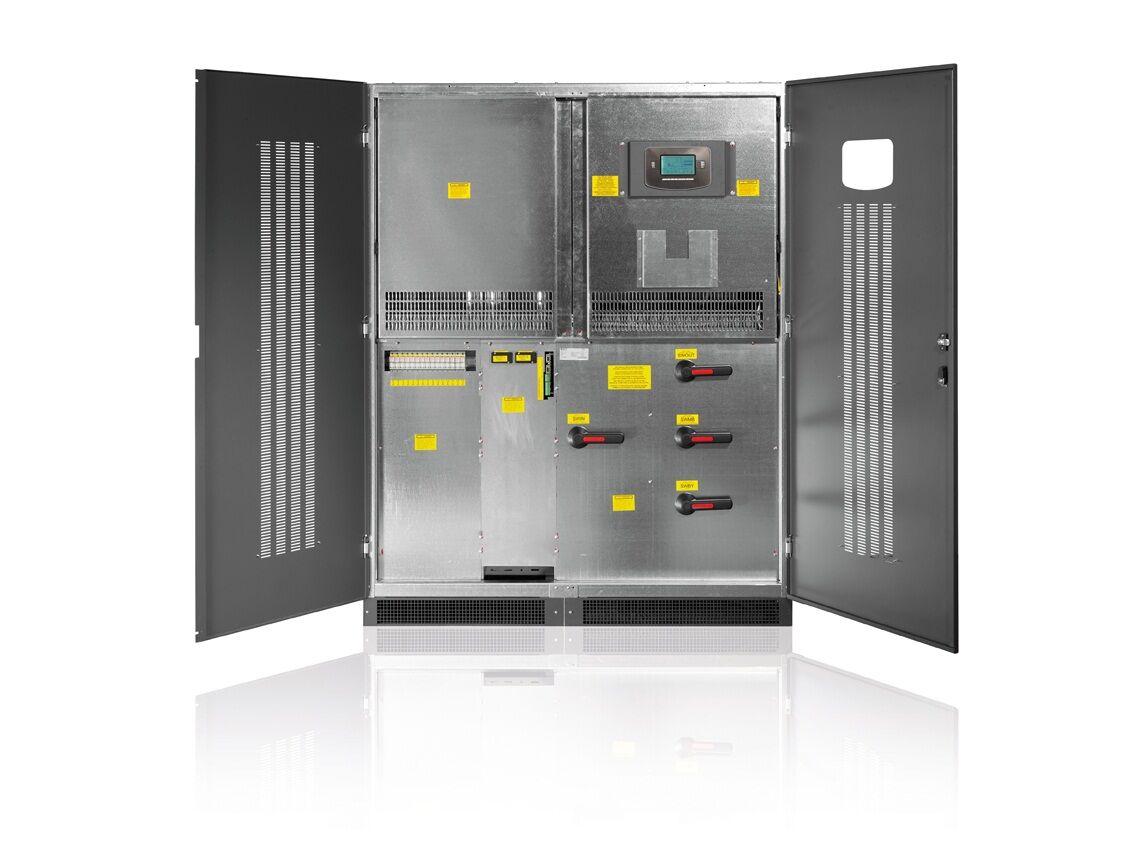

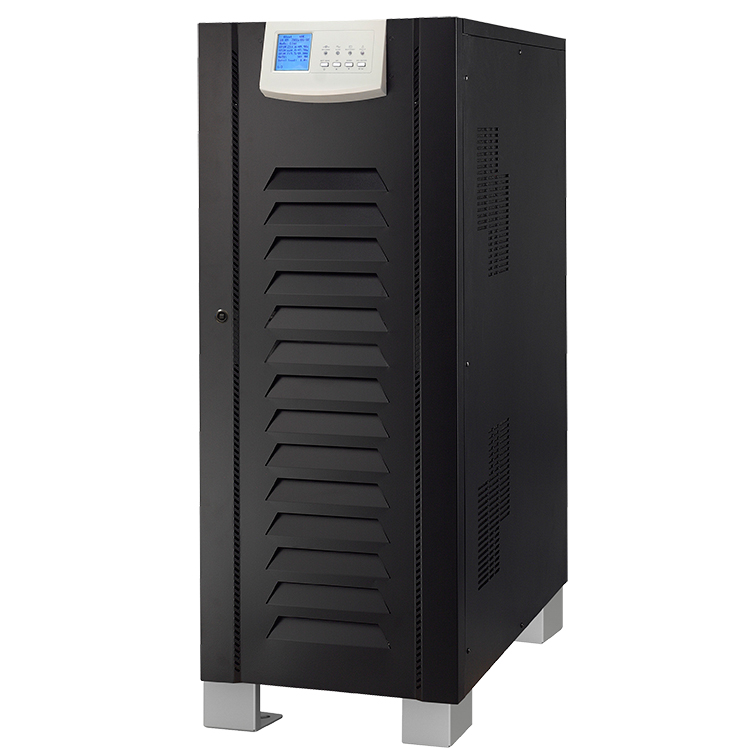

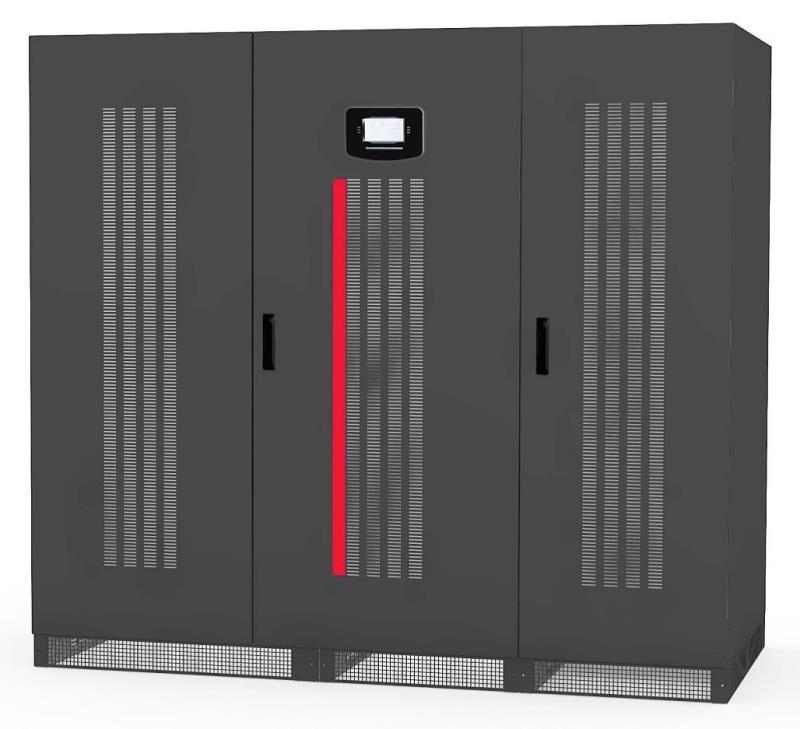

产品名称： 工频UPS不间断电源
规格型号： HL33-10KVA~1000KVA
输入电压： 380V
稳压范围： 3P4W 285V~475VAC
输出电压： 380V
输出精度： ±1%
相数： 三相
一、产 品 简 介
工频在线式UPS不间断稳压备用应急电源采用在线双转换 ,DPS技术，具备且兼容发电机，电池节数可调，断电零用时转换、容量足、防雷稳压等优点。
UPS不间断电源的中文意思为“不间断电源”，是英语“Uninterruptible Power Supply ”的缩写，它可以保障用电系统在停电之后继续工作一段时间,使用户不致因停电而影响工作或丢失数据。
工频三进 三 出在线式工频UPS不间断电源，不仅具备断电支持工作，且在电压波动时支持稳压功能，故也被称之为 UPS不间断稳压电源。
二、产品详情
|
3P/3P系列在线式UPS电源参数 |
|
|
机型 |
HL 33 60KVA |
|
容量 |
60KVA |
|
输入 |
|
|
额定电压 |
3 x 380VAC/400VAC (3相 + N) |
|
电压范围 |
285VAC ~ 475VAC |
|
频率范围 |
50/60 Hz ± 10 % |
|
输出 |
|
|
输出电压 |
3 x 380VAC/400VAC (3相 + N) |
|
电压稳定性 |
稳态: ±1% 典型值 |
|
频率同步范围 |
50/60 Hz 同步 ±1 % |
|
频率跟踪速率 |
±1 Hz/s |
|
输出波形 |
正弦波 |
|
总谐波(THDv) |
<2% (线性负载) ; <5% (非线性负载) |
|
相位不平衡度 |
120º ±1% (平衡负载) ; 120º ±2% (50%不平衡负载) |
|
动态调整时间 |
3个周期恢复至额定值90% |
|
过载能力 |
110%~ 150% 10分钟~1分钟；150%~ 160% >1分钟~200ms;200ms for>160% |
|
峰值因素 |
3:1 |
|
负载功率因素范围 |
0.6~1 (容性或感性) |
|
不平衡输出电压 @ 100% 不平衡负载 |
<1% |
|
电流限制 |
极重过载, 短路: 电压有效值限制;冲击电流: 峰值电压限制 |
|
效率 |
93% |
|
旁路 |
|
|
类型 |
静态开関 |
|
电压 |
3 x 380VAC/400VAC (3Ph + N) |
|
频率 |
50/60 Hz |
|
控制方式 |
微处理器控制 |
|
逆变到旁路切换时间 |
同步模式 - 切换无间断，异步模式 - 10ms |
|
过载能力 |
150%~ 180% 1h~1s；180%~ 200%30s~200ms;200ms for>200% |
|
切换到旁路 |
过载大于160%立即切換 |
|
切回逆变 |
报警清除后自动切换 |
|
维修旁路 |
|
|
类型 |
不间断 |
|
电压 |
3 x 400V (3相+ N) |
|
频率 |
50/60 Hz |
|
电池&充电 |
|
|
电池节数（12V) |
32节 |
|
充电方式 |
可选：恒压充电/恒流充电 |
|
电池类型與数量 |
密封铅酸电池, 镍鎘电池 |
|
物理性能 |
|
|
尺寸，深 x 宽 x 高(mm) |
821*432*1159 |
|
净重(公斤) |
297 |
|
型号规格 |
功率 |
产品描述 |
产品尺寸(mm) |
重量（KG） |
|
HL33 10KVA DC384V |
8KW |
输入电压:3P4W 285V～475VAC |
656×405×817 |
135 |
|
HL33 15KVA DC384V |
12KW |
137 |
||
|
HL33 20KVA DC384V |
16KW |
150 |
||
|
HL33 30KVA DC384V |
24KW |
656×405×941 |
211 |
|
|
HL33 40KVA DC384V |
32KW |
821×432×1159 |
276 |
|
|
HL33 60KVA DC384V |
48KW |
317 |
||
|
HL33 80KVA DC384V |
64KW |
975×554×1286 |
429 |
|
|
HL33 100KVA DC384V |
80KW |
577 |
||
|
HL33 120KVA DC384V |
96KW |
975×554×1326 |
650 |
|
|
HL33 160KVA DC384V |
128KW |
1051×705×1376 |
785 |
|
|
HL33 200KVA DC384V |
160KW |
840 |
||
|
HL33 250K DC480V |
225KW |
输入电压：3P4W 304V～456VAC |
1000×850×1900 |
1050 |
|
HL33 300K DC480V |
270KW |
1500×1000×1900 |
1400 |
|
|
HL33 400K DC480V |
360KW |
1500×1000×1900 |
1700 |
|
|
HL33 500K DC480V |
450KW |
2100×1000×1900 |
2100 |
|
|
HL33 600K DC480V |
540KW |
2100×1000×1900 |
2400 |
|
|
HL33 800K DC480V |
720KW |
3200×1000×1900 |
3950 |
