品牌： 索派鑫源
一. 概 述
本系列微电脑式交流稳压器以下简称稳压器．是在我司多年生产补偿式电力稳压设备的基础上，经过多年努力成功研制的新一代智能稳压设备。
它采用最新单片机运算计量芯片控制技术、快速交流采样技术、有效值校正技术和快速补偿稳压技术，将智能仪表、快速稳压和故障诊断结合在一起，使产品安全、高效、精密。

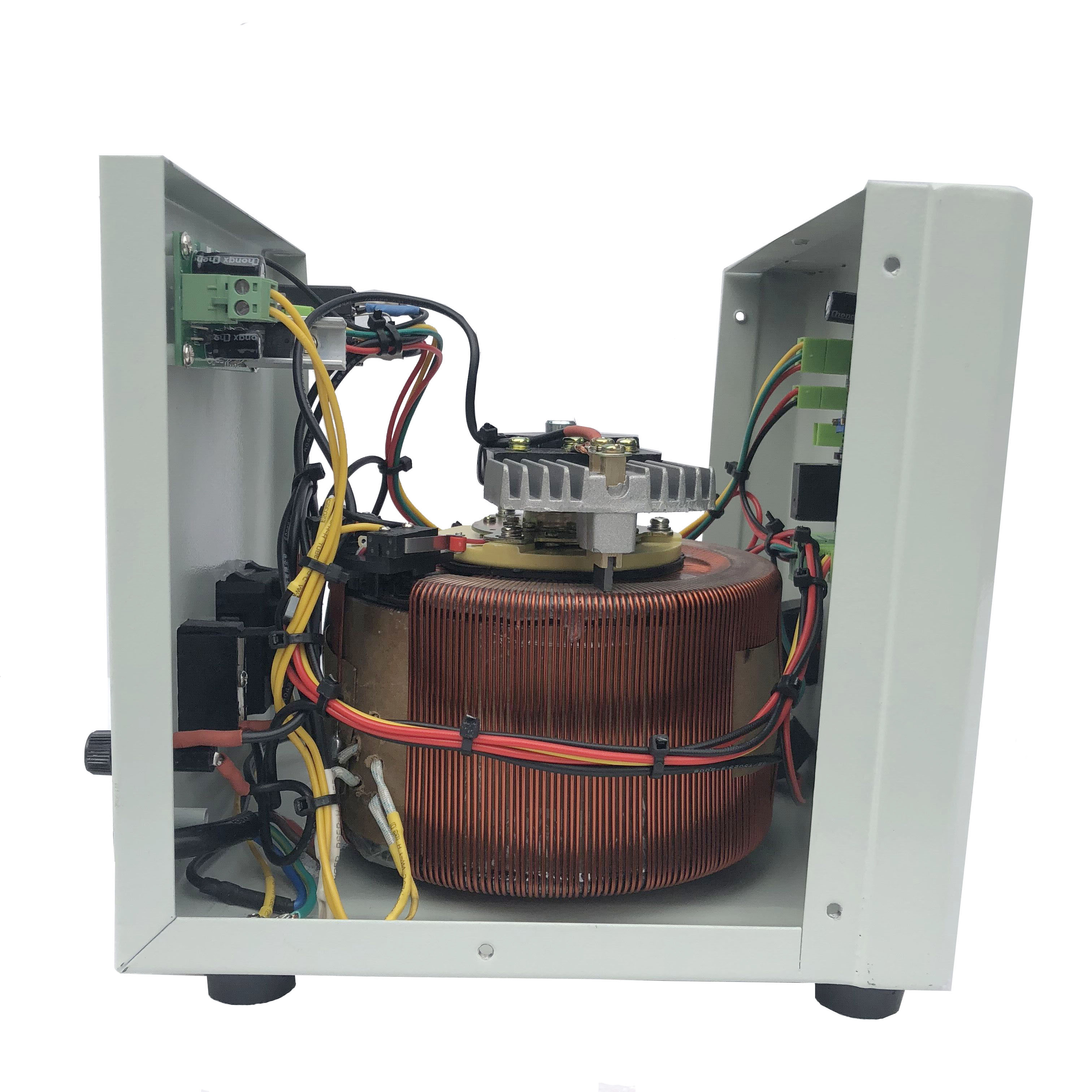

它主要由隔离变压器、自耦调压器、CPU控制核心、智能稳压技术和安全保护装置组成，实现了全自动控制，安全、高效、节能、环保的智能稳压器。
产品广泛应用于工业、交通、邮电、国防、铁路、科研等领域的大型机电设备、金属加工设备、生产流水线、电梯、医疗器械、刺绣轻纺设备、空调、广播电视、家用电器及大楼照明等需要稳定电压的用电设备。
二 . 环境要求
2 -1. 本产品在使用时，其环境要求为：
(1) 高效率：有效功率为99%以上。
(2) 高精度：稳压精度为±1%(±1%~±5%)。
(3) 智能仪表显示：智能仪表实时显示电压、电流、功率等有效值，清晰、准确、分辨率高，薄膜按键操作，安全可靠。
(4) 三相分调：输出电压不平衡度小于1%，保证每相输出电压的精度不变。
(5) 适用范围广：稳压范围宽，可满足电源电网质量差、电压波动范围大的场所及设备使用。
(6) 高速反应：稳压反应速度>10V/S，对任何电脑自动化、设备及仪器，不产生电压变化影响。
(7) 保护功能齐全：设有过载、过压、欠压、短路等故障显示和保护功能，确保稳压器及负载安全运行。
(8) 预置功能强：保护限值可以任意设定。
(9) 过载能力强：整机采用优质器件，性能好，可在 100% 额定负载条件下连续使用，且可承受瞬时过载而不损坏本机。
(10) 适应性强：对电网和负载的适应性强，可在各种恶劣的电网和复杂的负载情况下，可靠地连续稳定工作。
(11) 无畸变：在切换过程中无断流、无产生浪涌电流，使波形无畸变。
(12) 损耗低：电力损耗最小，空载损耗小于0.5%，给客户节省大量电费。
(13) 旁路功能，易维护：可在“稳压”与“旁路直通供电”之间切换，方便故障维修时使用。
| AVR-D系列单相微电脑式交流稳压器 | |||||||||
| 型号 | AVR-D | ||||||||
| 容量（ KVA ） | 1K | 1.5K | 2K | 3K | 5K | 7.5K | 10K | ||
| 控制方式 | 伺服电机式（ CPU 数字电路） | ||||||||
| 输入 | |||||||||
| 额定电压 | 1 x 220VAC (1Phase + N) | ||||||||
| 电压范围 | 150VAC ~ 250VAC | ||||||||
| 频率 | 50/60 Hz | ||||||||
| 输出 | |||||||||
| 额定电压 | 1 x 220VAC (1phase + N) | ||||||||
| 稳压精度 | ±2% (1%~5% 可调整 ) | ||||||||
| 功率因数 | PF ≥ 1 | ||||||||
| 效率 | ≥ 98% | ||||||||
| 响应时间 | ≤ 0.5S | ||||||||
| 延时输出 | ≤ 5s （选配项） | ||||||||
| 波形失真 | ≤1℅ | ||||||||
| 保护功能 | |||||||||
| 过压 | 输出超过额定电压 10 ℅（可调整），延时 3-5 秒切断输入电源 | ||||||||
| 欠压 | 输出低于额定电压 10 ℅（可调整），延时 3-5 秒切断输入电源 | ||||||||
| 过载 | 超过额定电流时，延时 3-5 秒切断输入电源 | ||||||||
| 短路 | 当负载设备短路时，切断输入电源 | ||||||||
| 旁路 | 当稳压器故障或维修时，具备电源手动直通装置（2KVA内除外) | ||||||||
| LED 屏显示状态 | |||||||||
| 输入电压 | 实时显示输入市电电压 | ||||||||
| 输出电压 | 实时显示稳压器输出电压 | ||||||||
| 输出电流 | 实时显示当前工作电流 | ||||||||
| 工作状态 | AVR, Bypass, Fuse Blown, Over-voltage, Under-voltage,Over-load etc. | ||||||||
| 其它指标 | |||||||||
| 冷却方式 | 风冷 | ||||||||
| 绝缘电阻 | 整机对地≥2MΩ | ||||||||
| 整机耐压 | 整机对地2000VAC/分无击穿、无飞弧现象 | ||||||||
| 产品噪音 | ＜ 65dB/ 米 | ||||||||
| 环境要求 | |||||||||
| 工作温度 | 0 ℃ -45 ℃（无结露现象 ) | ||||||||
| 工作湿度 | 20 ℅ -90 ℅ | ||||||||
| 尺寸重量 | |||||||||
| 外观尺寸 WxDxH(mm) | 200×220×200 | 243×342×280 | 303×402×320 | ||||||
| 净重 (KG ) | 7KG | 8KG | 9KG | 14.5KG | 18KG | 26KG | 30KG | ||
| 毛重 (KG ) | 8KG | 9KG | 10KG | 16KG | 20KG | 28KG | 32KG | ||
| *现行产品规格若有变更，不再另行通知，请来电确认。 | |||||||||
|
模型 |
AVR-1000VA |
AVR-2000VA |
AVR-3000VA |
AVR-5000VA |
AVR-10000VA |
|

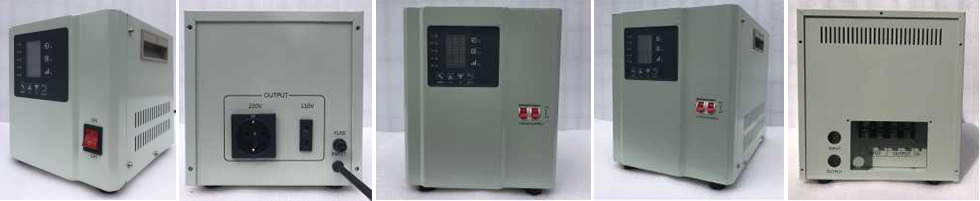

图片 |
|
||||
|
功率 |
1000VA (Power Factor=1） |
2000VA (Power Factor=1） |
3000VA(Power Factor=1） |
5000VA (Power Factor=1） |
10000VA (Power Factor=1） |
|
Technology/技术 |
碳刷机械传动 |
||||
|
Input Voltage Range/输入电压 |
150 ~ 250VAC |
160V-280V |
|||
|
Input Frequency/频率范围 |
50/60 Hz |
||||
|
Output Voltage Range/输出电压 |
220V+/-2% |
||||
|
Efficiency/效率 |
98% |
||||
|
Status Display/屏幕显示 |
输入电压，输出电压和输出电流 |
||||
|
Protection/保护 |
过压，欠压，短路，过载保护 |
||||
|
Response time/响应时间 |
10V/s(optional) |
||||
|
Delay time(When it is on)/启动延时 |
5s |
||||
|
Input Plug/输入插头 |
AC cord/交流电源线 |
Terminal/终奌站 |
Terminal |
Terminal |
|
|
Output Socket/输出插座 |
Universal Switch/通用开关 |
终端或通用交换机 |
终端或通用交换机 |
Terminal |
|
|
Operating Temperature/工作温度 |
0℃ ~ 40℃ |
||||
|
Storage Temperature/储存温度 |
-15℃ ~ 45℃ |
||||
|
LED Display Parameters/显示参数 |
参数阶段-1.输出中心电压Uo = L-N 220V(Or 230V/240V) |
||||
|
参数阶段-2.输出电压精度: 1.0=(±1%),/2.0 =(±2%)/,3.0=(±3%),4.0=(±4%) |
|||||
|
参数阶段-3. 输出欠压值 |
|||||
|
参数阶段-4. 输出过压值 |
|||||
|
参数阶段-5. 过载电流设置 |
|||||
|
参数阶段-6. 碳刷RPM速度，“0001”表示“最慢”速度， |
|||||
|
未包装尺寸（宽*高*高） |
200*230*200mm |
200*230*200mm |
245*345*280mm |
245*345*280mm |
305*400*320mm |
|
已包装尺寸（宽*高*高） |
290*265*290mm |
290*265*290mm |
305*400*370mm |
305*400*370mm |
365*460*400mm |
|
净重量 |
8KG |
9KG |
14.5KG |
18KG |
29.5KG |
|
毛重量 |
9 KG |
10 KG |
16 KG |
20 KG |
32KG |
适用于国防、机械加工设备、交通、通讯、科研、工业、交通、铁路、大型机电设备、金属加工设备、数控机床、印刷机、激光切割机、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明、新能源等需要稳压的所有用电场合。为高端电源系统及关键设备的电源系统 提供高质量、高可靠性的电源保护方案。
