稳压器如何操作使用？

操作使用

1. 通电运行

(1) 通电前，务必确认输入、输出线缆均已正确连接，并已将本机安全接地。

(2) 将稳压器所连接的负载（设备）置于关闭（OFF）状态。

(3) 将稳压器上的电源开关置于合上（ON）状态，此时显示面板显示“市电”，输出电压区显示相应相的相电压值。

(4) 检查显示面板输出电压每相是否在稳压器输入电压范围内，如电压超过定制输入范围，稳压器将不能自动或手动投入稳压运行，一直处于市电状态。

(5) 如稳压器市电状态下输出电压在正常范围内，稳压器5秒后不自动转稳压工作，请检查输入相序是否正确，可以任意对换两相火线再通电测试。

(6) 正常情况下，稳压器通电5秒后自动投入稳压工作，请确认输出电压符合负载所需要求。

(7) 一切正常后再逐步加入负载，进行试运行。

(8) 检测显示面板上的电压值、电流值是否在规定范围内，如各功能显示在正常值内，即可正常使用。

2. 使用须知

1. 稳压器配接的负载容量必须留有一定的富裕度以延长稳压器的使用寿命，不要长时间满载更不得超载。

2. 稳压器设有完善的保护功能，确保稳压器及负载设备的安全运行。具体如下：

(1) 过载保护：如果负载电流超过所设定过流值时，相应相的“过载”显示，1分钟内如不消除系统进入市电模式工作；

(2) 欠压保护：当实际输出相电压低于面板欠压设定值时，延时4秒转市电；（可选配带输出保护：当输出电压低于额定电压10%时，切断输出）。

(3) 过压保护：当实际输出相电压高于面板过压设定值时，延时4秒转市电；（可选配带输出保护：当输出电压高于额定电压10%时，切断输出）。

(4) 短路保护：当稳压器出现短路故障时，系统自动跳闸。

（5）输入欠压保护：当输入电压低于稳压器输入范围时，稳压器处于市电状态，不能自动或手动启动稳

压。（可选配输入脱扣切断输入保护）

（6）相序和缺相保护：当输入电压相序错误或缺相时，稳压器处于市电状态，不能自动或手动启动稳压。

（可选配输入脱扣切断输入保护）

（7）过温保护：当可控硅上的散热片温度超过75℃时，稳压器转市电工作；当变压器温度超过150℃时，

稳压器转市电工作（选件）。

3. 输入电压在稳压范围内，输出电压不稳定应立即进行检查。

4. 可控硅散热器上风扇随散热器温度升高转速升高；

5. 当机内温度达到55℃，机箱上的风扇转动（选件）。

3. 显示面板的操作使用 （以下图例仅供说明，请以实际显示为准。）

通过显示面板，我们可以清楚了解稳压器的运行状况，还可进行参数设定，下面我们来看显示面板的功能及具体的操作方法。

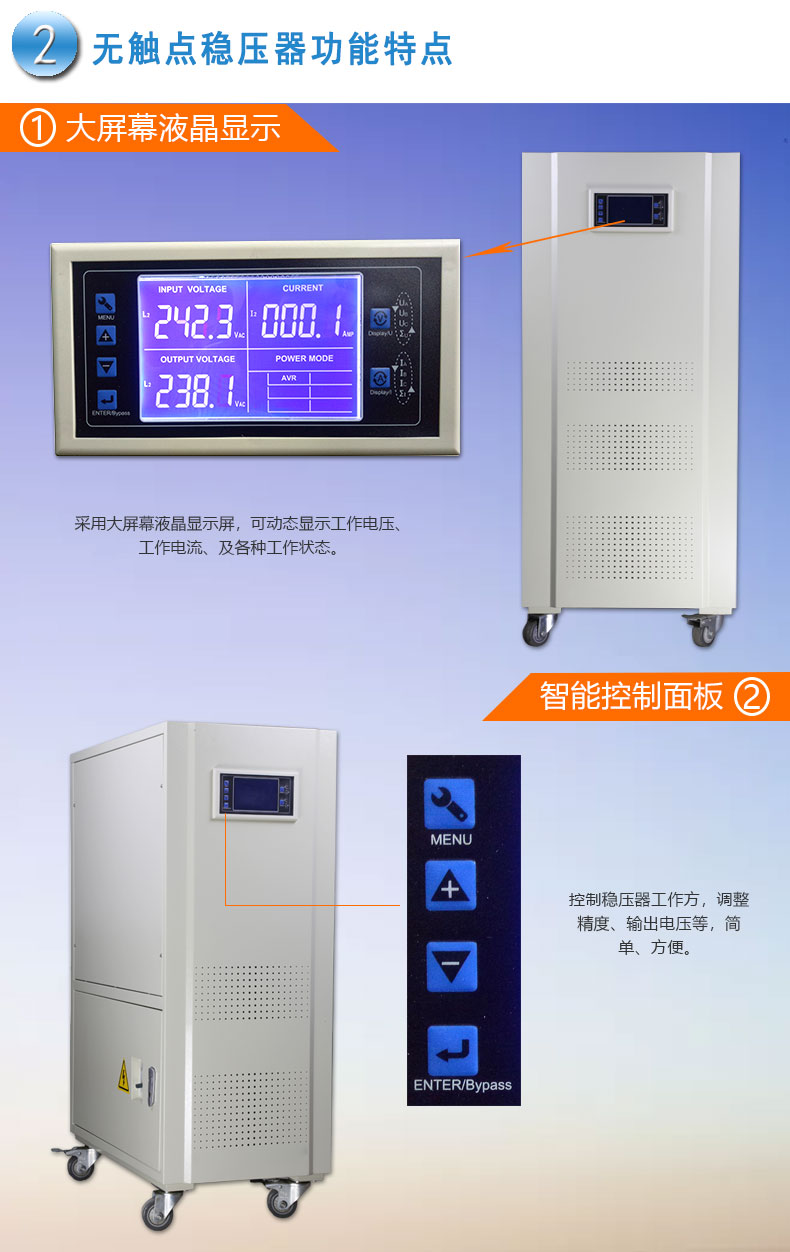

(1) 显示面板图：

(2) 主要功能：

1) 实时显示输出电压、电流； 2) 欠压、过压、过载设定；

3) 电压、精度值设定； 4) 稳压、市电工作状态，同调、分调控制；

5) 过载、过压、欠压、保险丝熔断故障指示。

(3) 操作面板说明：

(a) 输出电压：电压显示窗口或参数设定窗口，显示输出电压和设定参数。

(b) 电流显示窗口：显示输出电流。

(c) UA,UB,UC,ΣU：电压显示通道指示灯，指示当前显示的电压是哪一相的电压。

(d) IA、IB、IC、ΣI：电流显示通道指示灯，指示当前显示的电流是哪一相的电流。

(e) Display/U：按下该键可以循环显示（UA、UB、UC、ΣU）指示当前显示的A 相、B 相、C 相的输出电压值和A、B、C 三相电压的平均值。

(f) Display/I：按下该键可以循环显示(IA、IB、IC、ΣI)：指示当前显示的A 相、B 相、C 相的输出电流值和A、B、C 三相电流的平均值。

(g) MENU：通过该键设定稳压器参数值（具体方法参见参数设定）。

(h) “+”：参数设定键（增加）。

(i) “—”：参数设定键（减少）。

(j) ENTER/Bypass：稳压/市电切换按钮和参数设定确认键。

(k) 稳压：稳压指示灯亮时，稳压器工作在稳压状态。

(l) 市电：市电指示灯亮时，稳压器工作在市电状态。

(m) 分调/同调：分调指示灯亮时，稳压器工作在相电压稳压状态；同调指示灯亮时，稳压器工作在

三相线电压稳压状态。

(n) 过压：过压指示A、B、C三相相应灯亮时，表示输出相应相出现过电压；相应灯闪时，表示输入

相应相电压过高。

(o) 欠压：欠压指示A、B、C三相相应灯亮时，表示输出相应相出现欠电压；相应灯闪时，表示输入

相应相电压过低。

(p) 过载：过载指示A、B、C 三相相应灯亮时，表示相应相出现过载。

(q) 保险丝断：保险丝断指示，A、B、C 三相相应灯亮时，表示相应某相补偿回路保险丝断。
