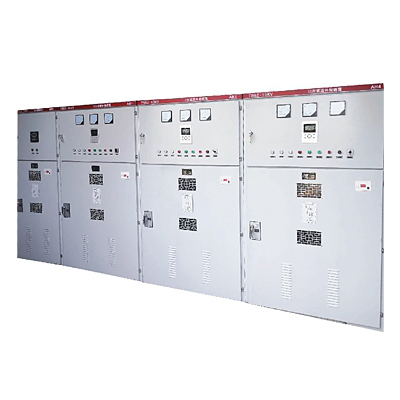

HLTBB型无功补偿电容柜

联系电话:13428711002

产品介绍HLTBB型无功补偿电容柜用于额定电压1kv~35kv工频电力系统中,作为并联电容器组,补偿系统中的感性无功,用以提高电网功率因数,改善配电电压质量,减少损耗,增加电力设备的供应能力,以获得配电系统安全可靠经济的运行,并串加电抗器具有抑制谐波的功能,确保装置自身和相连电网的安全可靠运行。本装置采用全封闭柜体,防护等级高,每套封闭柜均有带电和电流显示元件,可以独立安装也可与KYN28/KYN


产品介绍


HLTBB型无功补偿电容柜用于额定电压1kv~35kv工频电力系统中,作为并联电容器组,补偿系统中的感性无功,用以提高电网功率因数,改善配电电压质量,减少损耗,增加电力设备的供应能力,以获得配电系统安全可靠经济的运行,并串加电抗器具有抑制谐波的功能,确保装置自身和相连电网的安全可靠运行。


本装置采用全封闭柜体,防护等级高,每套封闭柜均有带电和电流显示元件,可以独立安装也可与KYN28/KYN61开关柜进行并柜。


本装置为固定补偿方式,也可根据用户要求采用手动自动分组投切。


工作方式及特点


1、装置主要有高压并联电容器组、串联电抗器、电容器投切开关真空接触器(真空开关)、电流互感器、氯化锌避雷器、无功功率自动补偿控制器、电容器专用微机保护单元、数字电压电流表、温控风机装置、电磁锁传感器绝缘子、成柜体附件等组成。


2、装置采用先进的数码(或按无功需求量功率因数自动)分组方式,对不同容量的电容器进行二进制编码,通过自动寻优组合,能以最少的电容器组数和最少的高压真空开关实现最多级数的调容,不至于引起成本的大幅度提高,具有很好的性能价格比。也可根据用户的需求进行均分配置,逐级投切。


3、喷逐式熔断器与电容器串联,当电容器内部有部分分串联段(60%~70%)击穿时,熔断器动作,将该台故障电容器迅速从电容器组切除,有效防止故障扩大(200kvar以上采用内熔丝保护方式)。


4、放电线圈并联在电容回路,当电容器组从电源退出运行后,能使电容器上的剩余电压在五秒内自额定电压峰值降低50v以下。


5、串联电抗器串联在电容器回路中,以限制投切电容器组中的高次谐波。降低合闸涌流,串联电抗器的电抗率仅对于限制涌流的取0.1%~1%,对于限制五次以上的谐波,选用4.5~6%,对于抑制三次以上谐波,选用12%13%


6、结构设计合理,热,动稳定性好,柜式的带电显示装置主要用于显示装置的带电状态,并有程序锁,观察窗,具有强制闭锁功能,室外装置有围栏,柜门采用螺栓旋转方式关闭,更安全可靠的确保运行和维护人员安全,柜门观察采用网状数控冲孔装双层防爆玻璃全方位可靠的设计理念,柜顶设地理的卸压盖,防止柜内短路瞬间产生压力不能释放,从运行安全到设备外观美观度达到国际领先技术水平。


7、对于装置的外形尺寸,颜色及进线方式,可根据用户要求进行设计。


8、采用高压无功补偿控制器自动控制电容器的投切,自动化程度高,测量、显示、控制、通信功能齐全,可根据无功功率投切电容器组,自动补偿负荷无功功率,无需人工干预,功率因数在0.95以上,在外部故障或停电自动退出,送电后自动恢复运行。


9、采用微机保护单元对装置进行保护,具有两相电流差动保护和开口三角保护功能,每组电容器故障时微机保护单元切除并闭锁该组电容器,其他电容器组正常运行。


10、装置允许在工频1.1倍额定电压下长期运行。


11、装置允许在由于过压和高次谐波造成的有效值1.3倍额定电流的稳态过电流下连续运行。



● 采用优质三相电力电容器,运行温升低,放电起始电压高,密封性好,可靠性高。
● 电容器内置放电元件,补偿装置脱离电网后,3分组内可将残留电压降低在50v以下。
● 改善用电设备的功率因数,能提高到0.95以上,可降电流10~20%。
● 提高设备运行效率,减少线路无功损耗。
● 改善供电质量,提高电气设备出力,提高变压器负载率和电器设备的效率,增加供电能力。
● 配有高压带电显示器,电磁锁,观察窗,具有强制闭锁功能。
● 结构设计合理,使用方面,可与电机同步投切。
主要技术参数
额定电压:10(6)35KV
额定频率:50Hz
额定容量:50~20000kvar
中性点接线方式:非有效接地或中性点绝缘。
使用条件
安装地点:户内/户外
环境温度:-40°C~+45°C
相对湿度:≤90%(25°C)
海拔高度:≤4500米
安装场所应无剧烈机械振动,应无有害气体及蒸汽,应无导电性或爆炸性尘埃。
适用于国防、机械加工设备、交通、通讯、科研、工业、交通、铁路、大型机电设备、金属加工设备、数控机床、印刷机、激光切割机、生产流水线、建筑工程设备、电梯、医疗器械、刺绣轻纺设备、空调、广播电视及家用电器、照明、新能源等需要稳压的所有用电场合。为高端电源系统及关键设备的电源系统 提供高质量、高可靠性的电源保护方案。
